DigiGOOSE-600 Supervisión de GOOSE y E/S IEC 61850
Interfaz binaria GOOSE IEC-61850

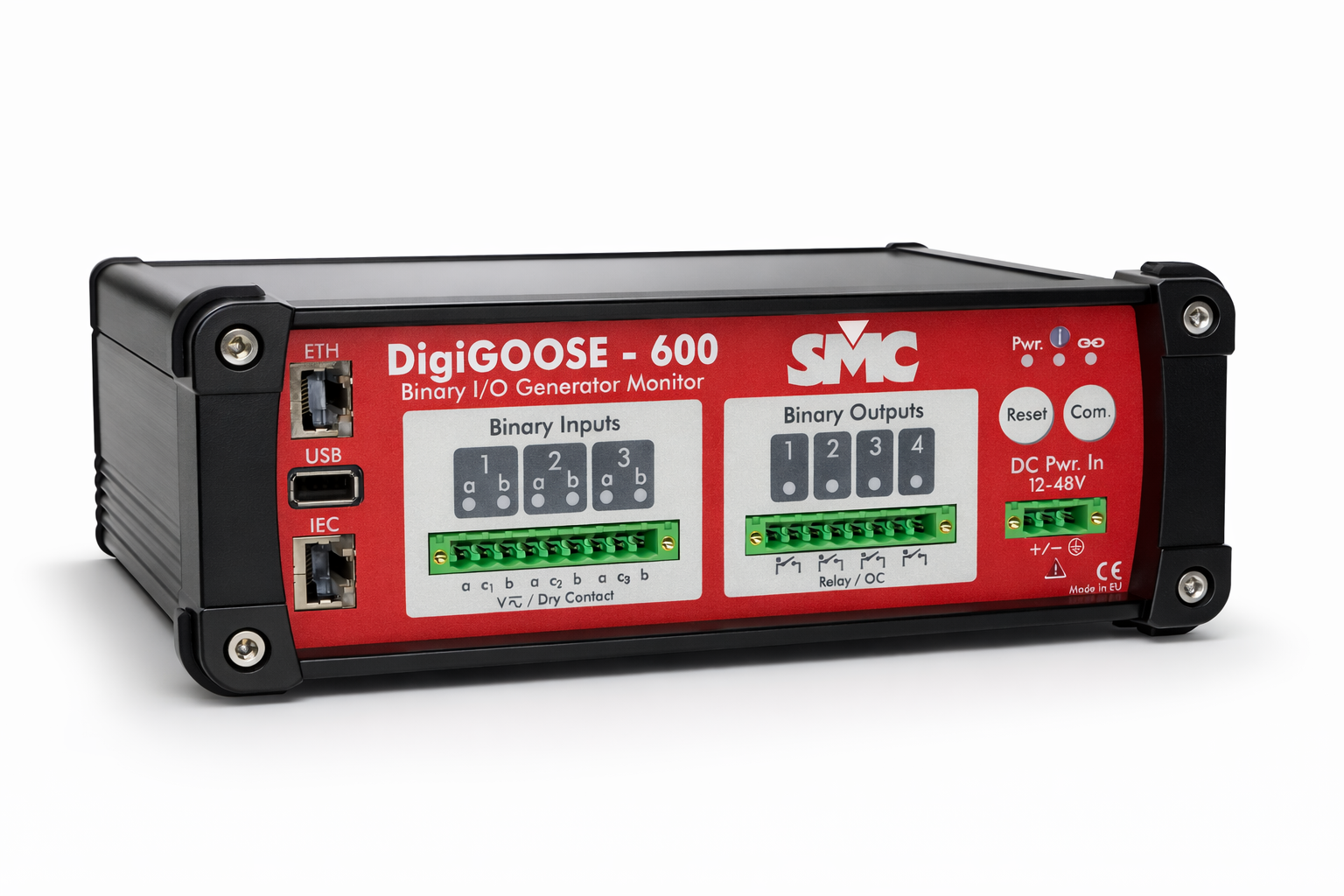

El DigiGOOSE-600 es un versátil generador y monitor de entradas y salidas binarias que permite convertir señales físicas en mensajes GOOSE IEC-61850 y viceversa. Conectado al bus de control de una subestación, posibilita la publicación, suscripción y verificación en tiempo real de mensajes GOOSE para pruebas de protecciones, integración de equipos y puesta en servicio en entornos IEC-61850.
Descripción
El DigiGOOSE es un potente monitor y generador de E/S binarias IEC 61850 GOOSE, diseñado para convertir señales físicas en mensajes GOOSE y viceversa, permitiendo una integración fluida entre relés convencionales y subestaciones digitales.
Sus entradas binarias físicas pueden configurarse de forma independiente para detectar contactos secos o presencia de tensión, mientras que sus salidas binarias programables pueden funcionar en modo relé o colector abierto. Esta flexibilidad permite una simulación y supervisión precisas de esquemas de protección, estado del interruptor, órdenes de bloqueo y otras señales críticas.
El DigiGOOSE puede funcionar como un dispositivo IEC 61850 independiente o como una extensión directa de E/S binarias para sistemas SMC QUASAR, ampliando al instante las entradas y salidas disponibles sin configuración adicional.

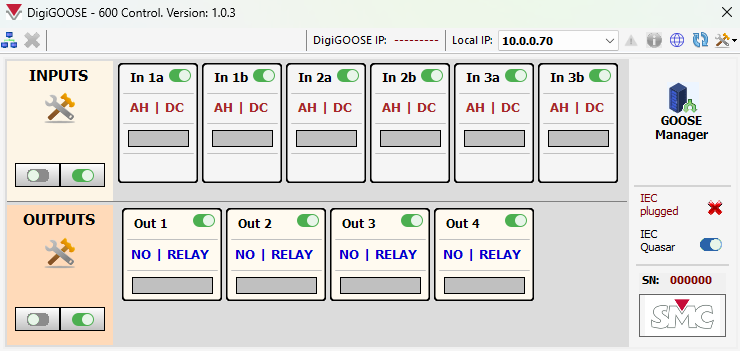

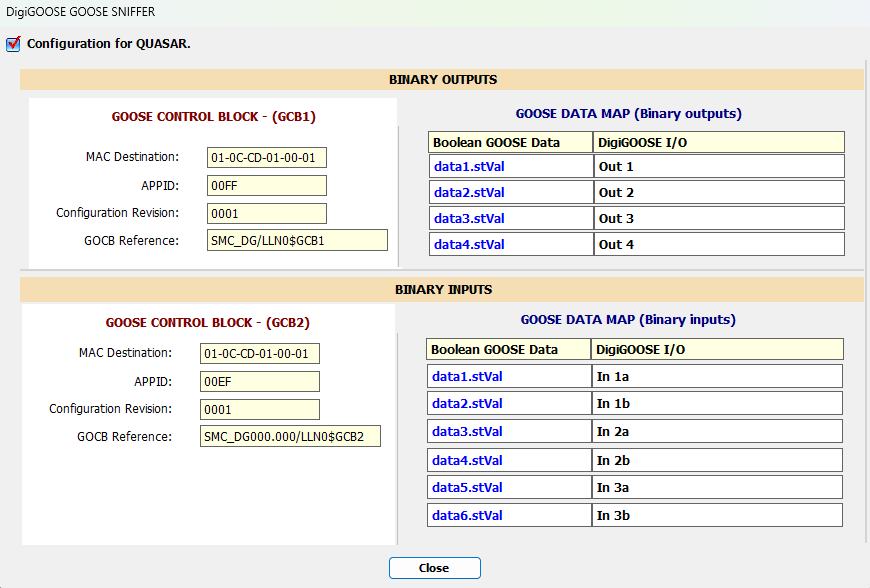

La configuración, la supervisión y la gestión de mensajes GOOSE se realizan mediante el software DigiGOOSE Control, incluyendo el sniffing de GOOSE, la edición manual de GOOSE y la importación de archivos SCL para una integración rápida en entornos IEC 61850.
CARACTERÍSTICAS
- Monitor y generador IEC 61850 GOOSE (físico a virtual y virtual a físico)
- 6 entradas binarias físicas configurables (contacto seco o detección de tensión hasta 300 V AC/DC)
- 4 salidas binarias programables (relé hasta 8 A / 300 V o colector abierto hasta 30 mA / 300 V)
- Dos puertos Ethernet RJ-45:
- Puerto IEC 61850 GOOSE dedicado
- Puerto de comunicación con PC
- Puerto USB-A para actualizaciones de firmware
- Alimentación de 12–48 V DC (adaptador AC opcional)
- Modo independiente o modo de expansión QUASAR
APLICACIONES
- Ampliación de entradas y salidas binarias para sistemas de prueba SMC QUASAR
- Conversión de binario físico a IEC 61850 GOOSE (y viceversa)
- Pruebas de puesta en servicio y mantenimiento en subestaciones IEC 61850
- Integración de relés no IEC 61850 en subestaciones digitales
- Uso portátil en subestaciones o instalación permanente dentro de paneles de protección
