Description

Sa sortie réversible de 100 VA de puissance peut injecter jusqu’à 50 ampères ou 150 V de manière stable et sans distorsion, grâce au générateur de signaux numériques qui, de plus, est capable de générer les 7 premiers harmoniques de la fréquence de puissance. La plage de régulation est divisée en plages pour assurer une puissance maximale dans les réglages bas et haut. L’amplificateur est protégé électroniquement contre la surcharge et la surchauffe.

La manipulation de cet équipement est extrêmement simple: les valeurs (intensité, tension, angle, fréquence) de l’essai sont définies et la sortie est activée. Lorsque l’équipement détecte le déclenchement du relais, le chronomètre cesse d’indiquer le temps d’action avec une résolution de 1 milliseconde. Le mode saut dynamique permet de programmer deux valeurs d’essai: pré-défaut et défaut, lorsque le relais doit être testé à partir de conditions de ligne non nulles.

Il est également possible de modifier l’angle de phase de la sortie par rapport au signal de puissance, ce qui permet de tester les protections basées sur le glissement ou les changements brusques du facteur de puissance.

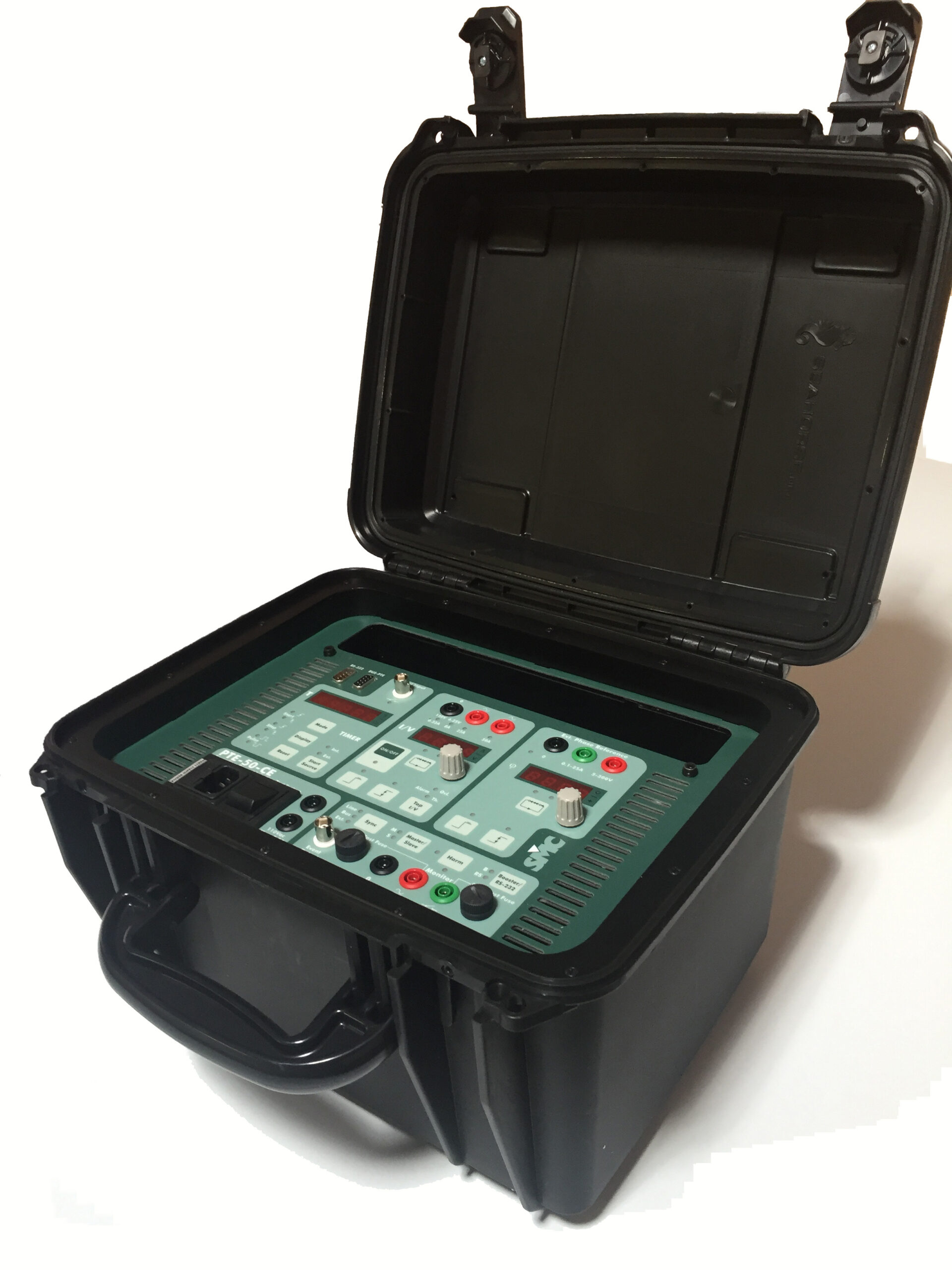

Bien que le PTE-50-CE ait été conçu pour des essais rapides sur le terrain, il peut également être géré de manière externe par un logiciel permettant d’automatiser le processus d’essai et de générer des rapports à partir d’un ordinateur personnel.

CARACTÉRISTIQUES

• Puissance: 100 VA
• Intensité jusqu’à 50 A ou tension jusqu’à 150 V
• Harmoniques sélectionnables du 1erº au 7º
• Angle de phase réglable entre 0 et 359,9º
• Deuxième tension (Pro): 30 VA, 0-140V, 0-359,9º, 40-70 Hz
• Chronomètre numérique programmable avec une résolution de 1 ms
• Entrée de signal externe de synchronisme
• Port de communication RS-232 et BUS-PTE
• Détection de voyage multi-mode
• Réglage et calibration à l’aide d’un logiciel pour Windows
• Conteneur avec protection IP-65
• 13,5 kg (Pro: 14,5 kg)

APPLICATIONS

• Relais de surintensité
• Relais de tension maximum / minimum
• Relais de facteur de puissance
• Relais de protection de la terre
• Réenclencheurs
