EuroSMC étend la gamme de jeux d’essais de relais Quasar : Quasar, Quasar-C, Quasar-C+ et Quasar-V
Actualités Produits | Matériel d’injection secondaire
EuroSMC étend la gamme de systèmes d’essai de relais Quasar avec Quasar-C, Quasar-C+ et Quasar-V
EuroSMC introduit trois nouvelles configurations sur la plateforme Quasar :
Quasar-C, Quasar-C+ et Quasar-V.
Avec le modèle Quasar déjà existant, la gamme propose désormais quatre configurations modulaires
de systèmes d’essai de relais dédiés aux essais de relais de protection, à l’injection secondaire,
à l’IEC 61850 et aux applications GOOSE.

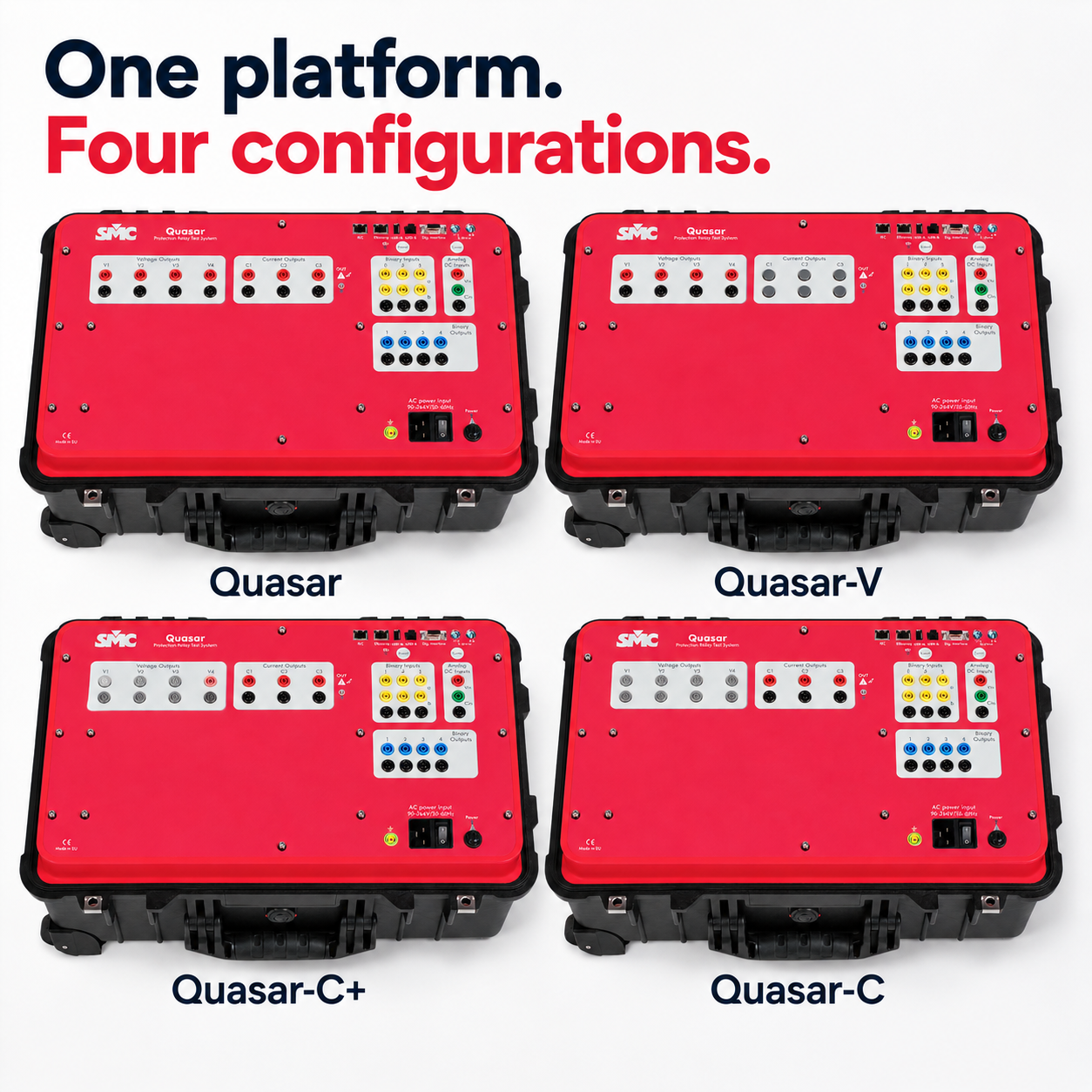

Une plateforme d’essai de relais. Quatre configurations.
La gamme Quasar a été conçue pour les ingénieurs protection, les services publics, les sociétés
de maintenance électrique, les équipes de mise en service, les fabricants de relais, les EPC et
les sites industriels disposant de leurs propres postes électriques, y compris les environnements
critiques tels que les Data Centers, les navires ou les centrales de production.
L’idée principale derrière l’extension de la famille Quasar est simple :
choisissez le système d’essai de relais qui répond à vos besoins d’essais aujourd’hui et faites-le évoluer lorsque vos exigences augmentent.
Des essais en courant uniquement jusqu’à la capacité complète en tension et en courant, Quasar offre une plateforme évolutive
pour les essais de relais, l’injection secondaire, l’IEC 61850 et les essais de protection basés sur GOOSE.
Qu’est-ce que la gamme Quasar ?
La gamme EuroSMC Quasar est une famille modulaire de systèmes d’essai de relais pour tester les relais
de protection et les schémas de protection dans les postes électriques, les réseaux électriques industriels
et les infrastructures d’énergie critiques. Elle prend en charge les essais d’injection secondaire
conventionnels ainsi que les applications de poste numérique impliquant IEC 61850 et GOOSE.
Toutes les configurations partagent la même philosophie de plateforme : portable, robuste, connectée, simple d’utilisation
et évolutive.
Quasar : capacité complète en courant et en tension pour des essais de relais avancés
Quasar est le modèle complet de la gamme. Il est conçu pour les utilisateurs qui ont besoin
d’une capacité complète en courant et en tension dès le premier jour.
- 3 sorties de courant dédiées
- 4 sorties de tension jusqu’à 300 V
- Sorties de tension convertibles en mode courant
- Configuration possible jusqu’à 7 sorties de courant
- Compatibilité IEC 61850 et GOOSE
- Wi-Fi, Ethernet, port IEC 61850 dédié et port d’extension
- 6 entrées binaires et 4 sorties binaires
- Sorties bas niveau pour capteurs, compteurs ou extension de canaux
Quasar est la configuration recommandée pour les services publics, les équipes de mise en service avancées,
les fabricants de relais, les sociétés de services et les industries lourdes qui nécessitent une capacité
d’essai complète dans un seul système d’essai de relais.
Quasar-V : sorties de tension ou sorties de courant jusqu’à 5 A
Quasar-V est la configuration flexible de la plateforme. Elle est destinée aux utilisateurs
qui ont besoin de sorties de tension ou de sorties de courant jusqu’à 5 A, selon le scénario d’essai.
- 4 sorties jusqu’à 300 V
- Les sorties peuvent être utilisées comme canaux de tension ou converties en mode courant
- Configurations possibles : 4 × 300 V, 4 × 5 A ou 3 × 5 A + 1 × 300 Vdc
- Compatibilité IEC 61850 et GOOSE
- Même plateforme, même logiciel et même connectivité que Quasar
- Évolutif vers la capacité complète de Quasar par ajout du module de courant dédié plug-and-play
Quasar-V est idéal pour les clients qui ont besoin de flexibilité entre les essais en tension et les essais en courant
jusqu’à 5 A, mais qui n’ont pas besoin, dans un premier temps, des amplificateurs de courant haute puissance dédiés
de la configuration Quasar complète.
Quasar-C+ : capacité complète en courant avec un canal de tension flexible
Quasar-C+ est la configuration axée sur le courant avec une sortie auxiliaire hautement flexible.
Elle inclut les mêmes 3 sorties de courant dédiées que Quasar et ajoute une sortie V4 configurable.
- 3 sorties de courant dédiées
- 1 sortie V4 configurable
- V4 peut fonctionner en 1 × 300 Vac
- V4 peut fonctionner en 1 × 5 A
- V4 peut fonctionner en 1 × 300 Vac/dc
- V4 peut fonctionner comme simulateur de batterie 48, 125 ou 250 Vdc
- Compatibilité IEC 61850 et GOOSE
- Évolutif vers Quasar par remplacement du module simple tension par le module standard à 4 sorties de tension
Quasar-C+ est particulièrement adapté aux essais de relais de protection basés sur le courant lorsque
l’on a besoin d’une tension auxiliaire, d’une sortie DC, d’une sortie de courant supplémentaire ou d’une simulation de batterie.
Quasar-C : capacité courant complète de Quasar dans une configuration tout courant
Quasar-C est la version « courant uniquement » de la plateforme Quasar. Elle est conçue pour
les utilisateurs dont le besoin principal est l’injection de courant.
- 3 sorties de courant dédiées
- Aucune sortie de tension incluse en standard
- Conçu pour les essais de relais centrés sur le courant
- Compatibilité IEC 61850 et GOOSE
- Même plateforme, même logiciel et même connectivité que Quasar
- Évolutif vers Quasar-C+ par ajout du module de sortie V4 configurable
- Évolutif vers Quasar par ajout du module standard à 4 sorties de tension
Quasar-C est une configuration d’entrée de gamme puissante pour les ingénieurs protection et les équipes de maintenance
électrique qui ont besoin aujourd’hui d’une capacité complète en courant et souhaitent conserver la possibilité
d’ajouter des sorties de tension à l’avenir.
Pourquoi est-ce important pour les Data Centers et les infrastructures d’énergie critiques ?
Les Data Centers dépendent de systèmes de protection électrique hautement fiables. Les relais de protection doivent
être testés avec précision lors de la mise en service, de la maintenance et des vérifications périodiques afin de contribuer
à assurer la continuité de l’alimentation et de réduire le risque d’arrêt inattendu.
La gamme élargie de systèmes d’essai de relais Quasar offre aux exploitants de Data Centers, aux entreprises d’installation
électrique et aux équipes de maintenance une plateforme évolutive pour les essais de relais de protection, l’injection
secondaire et les applications IEC 61850. Quasar convient ainsi aussi bien aux postes électriques conventionnels
qu’aux environnements modernes de protection numérique.
Comparatif rapide : quel système d’essai de relais Quasar répond le mieux à vos besoins ?
| Modèle | Capacité en courant | Capacité en tension | Idéal pour | Voie d’évolution |
|---|---|---|---|---|
| Quasar | 3 sorties de courant dédiées | 4 × 300 V | Les utilisateurs qui ont besoin dès le départ d’une capacité complète en tension et en courant | Évolutif vers Quasar Plus avec Quasar 3C (3 sorties de courant élevées supplémentaires) |
| Quasar-V | Courant jusqu’à 5 A via sorties convertibles | 4 × 300 V | Les utilisateurs qui ont besoin de tension ou de courant jusqu’à 5 A, selon l’essai | Évolutif vers Quasar avec module de courant dédié |
| Quasar-C+ | 3 sorties de courant dédiées | 1 sortie V4 configurable | Essais centrés sur le courant avec une sortie auxiliaire flexible | Évolutif vers Quasar avec module de tension standard |
| Quasar-C | 3 sorties de courant dédiées | Aucune sortie de tension en standard | Essais en courant uniquement avec possibilité d’évolution future | Évolutif vers Quasar-C+ ou Quasar |
Conçue pour les applications modernes d’essai de relais
La gamme Quasar prend en charge un large éventail d’applications liées aux essais de relais de protection et
à l’injection secondaire, notamment :
- Essais de relais triphasés
- Mise en service de relais de protection
- Maintenance de postes électriques
- Essais IEC 61850
- Essais de messages GOOSE
- Injection de courant et de tension
- Essais de protection électrique pour Data Centers
- Essais de protection des réseaux de puissance industriels
- Essais et validation chez les fabricants de relais
- Essais sur site pour sociétés de services électriques
Conclusion : une plateforme de systèmes d’essai de relais évolutive pour aujourd’hui et demain
Avec l’ajout de Quasar-C, Quasar-C+ et
Quasar-V, EuroSMC étend la plateforme Quasar pour en faire une gamme complète et modulaire
de systèmes d’essai de relais.
Que votre priorité soit une capacité complète en tension et en courant, des sorties de tension/courant flexibles,
des essais centrés sur le courant ou des applications tout courant, la gamme Quasar vous permet de choisir
la configuration qui répond à vos besoins aujourd’hui et de la faire évoluer au rythme de vos exigences
en matière d’essais de protection.
Découvrir la gamme de systèmes d’essai de relais Quasar
Foire aux questions
Qu’est-ce qu’un système d’essai de relais ?
Un système d’essai de relais est un équipement utilisé pour simuler des signaux électriques et vérifier le bon
fonctionnement des relais de protection. Il est couramment utilisé pour les essais d’injection secondaire,
la mise en service de relais et la maintenance des systèmes de protection.
Quel modèle Quasar est le plus complet ?
Quasar est la configuration la plus complète. Elle inclut des sorties de courant dédiées,
des sorties de tension jusqu’à 300 V, l’IEC 61850, le GOOSE et une connectivité avancée.
Quel modèle Quasar est le mieux adapté à l’injection de courant ?
Quasar-C est conçu pour les applications tout courant, tandis que Quasar-C+ est conçu pour
des essais centrés sur le courant avec une sortie auxiliaire configurable supplémentaire.
La gamme Quasar prend-elle en charge l’IEC 61850 et le GOOSE ?
Oui. La plateforme Quasar prend en charge les applications IEC 61850 et GOOSE, ce qui la rend adaptée
aux environnements d’essais de postes conventionnels et numériques.
Pourquoi Quasar est-il pertinent pour les Data Centers ?
Les Data Centers reposent sur des systèmes de protection électrique fiables. Quasar aide les équipes d’ingénierie
et de maintenance à tester les relais de protection, à vérifier les scénarios d’injection secondaire et à prendre
en charge les environnements de protection basés sur l’IEC 61850.
